秒准（MAYZUM）MAYD-3030在线DMF浓度测控系统

适用于：干法、湿法DMF浓度控制

浓度监控工作流程图：详情来电咨询：陈工18926057813，项小姐18922855661

一、 系统简介：

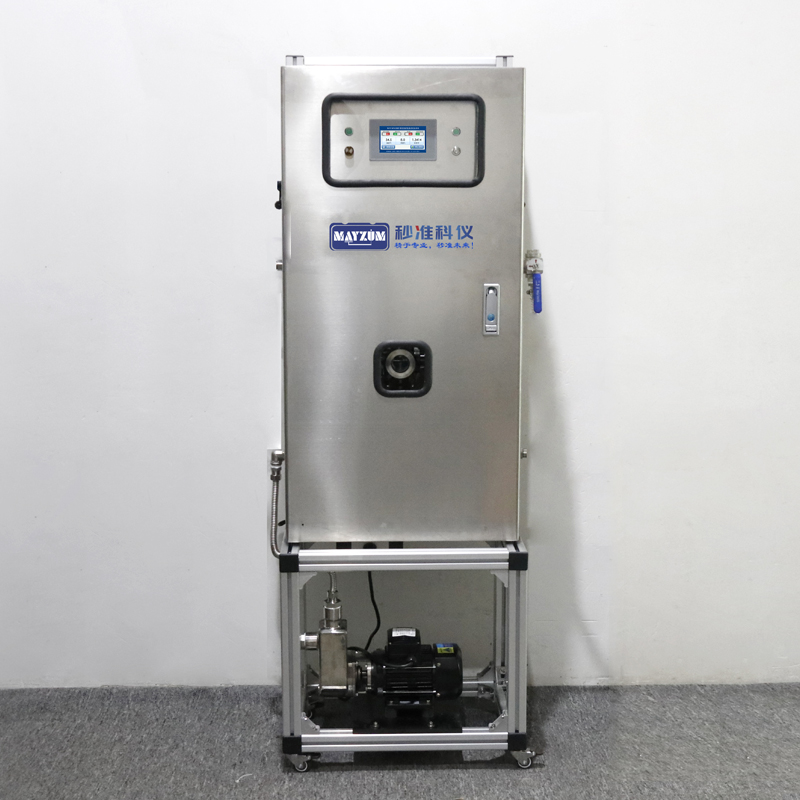

秒准（MAYZUM）在线DMF溶液浓度控制系统主要应用于凝固槽湿法浓度监控（同时适用于干法），该设备由防堵过滤器、抽液泵、高精度浓度探头、全自动清洗模组、DMF专用浓度控制系统等几个部分组成，如图一所示：生产线工作人员只需设定浓度监控上限和下限值，抽液泵将凝固槽内DMF溶液抽取，经流高精度浓度传感器后快速回流到凝固槽内，浓度传感器读数频率为10S/次（用户可自定义），当监控到浓度低于下限或者高于上限，自动控制比例阀门的流量，确保凝固槽内的浓度始终控制在设定范围内，当浓度超出设定范围，自动开阀排废液（在合成革湿法生产过程中，为了使浆料中树脂等成分在基布上形成凝固，需要通过水洗将浆料中的DMF溶剂置换出来，当凝固槽中的DMF浓度达到一定值时，必须开阀将废水排放。）。该设备内置全自动清洗模组，针对湿法工艺溶液脏污程度自动控制清洗探头，无需人工维护，确保浓度数据始终稳定、准确。用户配置该系统，可以实现24小时浓度连续测量与控制，避免工人在控制DMF溶液浓度调节阀过程中，因操作不及时或者操作不当造成DMF浓度过高或过低的宽幅震荡，影响产品品质。

二、特点描述：

1、采用循环取样方法，确保取样的时效性、稳定性；

2、前置防堵过滤器，防止纤维等固形物进入设备，延长使用寿命；

3、探头接液材质采用SUS316L，其他管路材质均为SUS304，经久耐用，样品检测后无污染，自动循环至凝固槽；

4、触摸屏人机界面，流程清晰明了，简单易学；

5、内置自动清洗模组，自动补水、自动排废；

6、具有故障报警，数据异常报警功能，泵体堵塞自动停机报警；

7、设备由浓度值控制水量自动添加，加液精度高，工艺参数更加稳定可靠；

8、内置DMF溶液温度补偿数据库，测量精度0.1%，控制精度可达0.2%，从而确保凝固槽内浓度值的稳定和准确性；

9、标配浓度看板和报警器，挂于车间通道上，多个生产线的浓度数据一目了然，异常数据自动报警，确保产品品质始终稳定可靠；

10、支持多种通信方式及通信协议，实现数据无线上传，通过电脑远程查看和管理；

11、可选多点数据采集系统，一键导出、打印、保存、比对，实现对数据集中控制分析；可远程单独控制现场设备，也可集中控制。

三、主要技术参数：

浓度范围：0.1-100% （依据实际工况确定，以达到最好精度和分辨率；）

精度：+/- 0.1%绝对值，或折光率：+/-0.0002；

温度精度：0.1℃

工艺过程温度：-10~80℃

测量参数：浓度、折射率、温度

监控频率：3秒至60分钟可调

耐压、防护等级：1MPa、IP67

信号输出类型：RS485数字量、4-20mA模拟量、开关量（三选一）

接液体材质：SUS316L

控制箱材质：SUS304

控制系统尺寸：4.3寸

外置管道接头：4分外牙黄铜接口（原液/清水进出口）

标配浓度看板尺寸：638×212mm

报警器：声光报警（浓度异常自动报警)

供电：AC220V或AC380V（出厂前需提前备注）

其它选配：无线数据远传功能、多点数据采集系统、前置过滤器、抽液泵

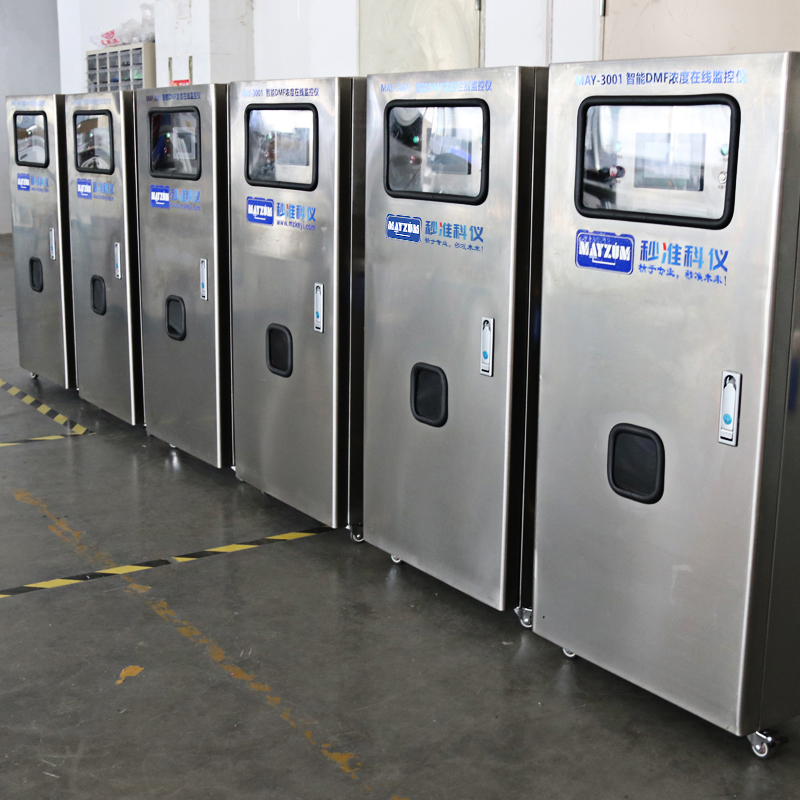

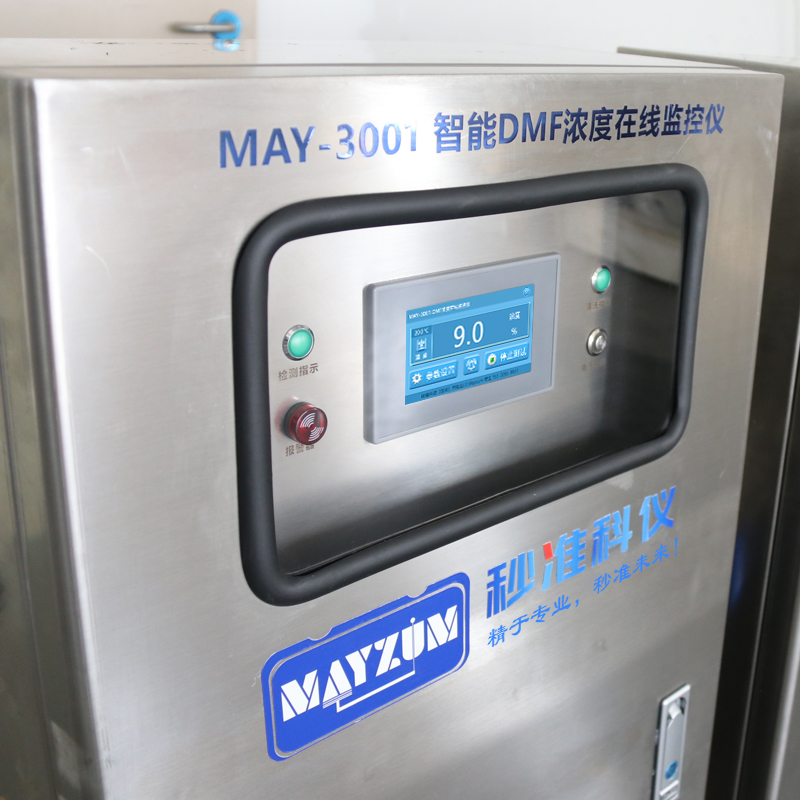

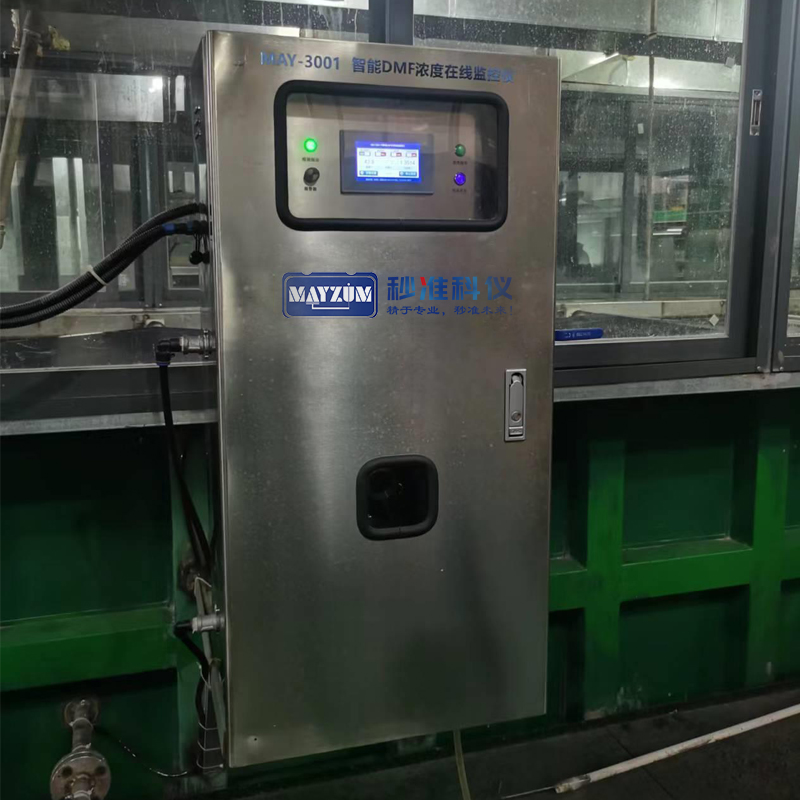

四、客户现场和显示界面参考图：

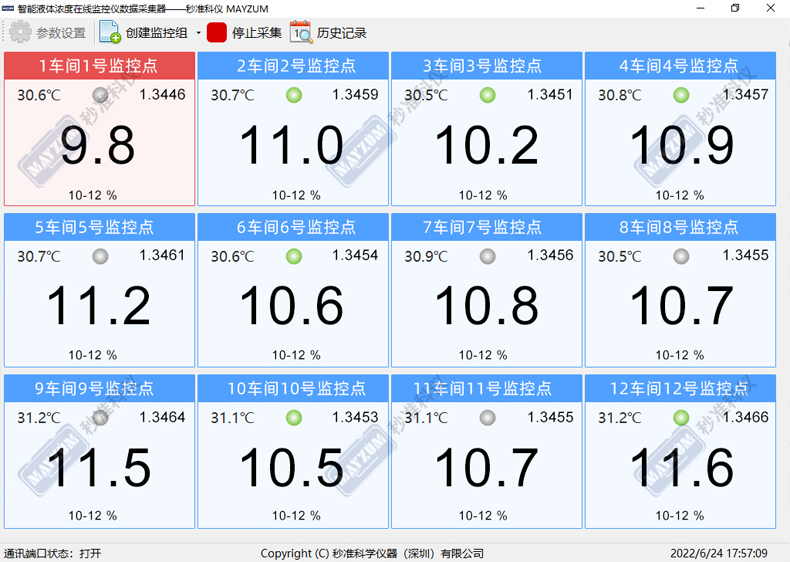

五、中控室数据采集界面参考图、设备结构图：
